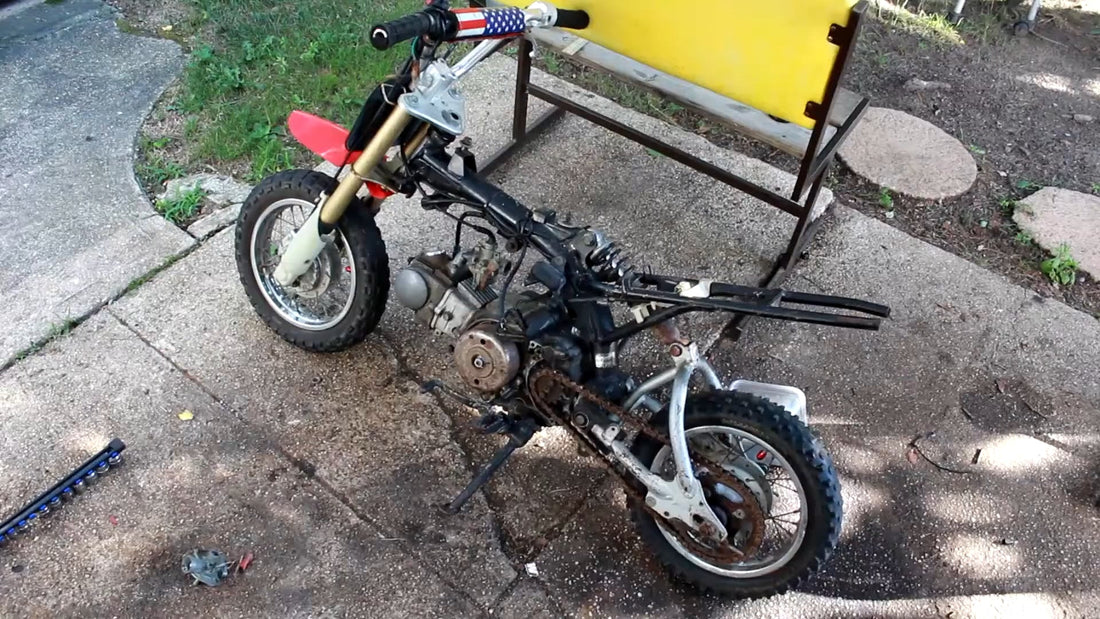

Kein Zündfunke? Ersetze den Lichtmaschinenstator an Honda XR/CRF50 Pitbikes

Gibt es etwas Frustrierenderes, als sich für eine Fahrt bereitzumachen, das Motorrad anzukicken und... nichts zu bekommen? Man tritt wieder. Und wieder. Das Bein brennt, man schwitzt, aber der Motor bleibt stumm.

Wenn Sie eine Honda XR50, CRF50 oder eines der vielen chinesischen Pitbikes (SSR, Lifan, Zongshen) besitzen, wissen Sie, dass diese Motoren normalerweise unverwüstlich sind. Aber wenn sie doch versagen, ist der Übeltäter oft unsichtbar.

Wenn Sie Ihre Zündkerze überprüft und den Vergaser gereinigt haben, aber immer noch einen schwachen Funken (oder gar keinen Funken) erhalten, hat Ihre Magneto-Stator-Spule Sie wahrscheinlich im Stich gelassen.

In diesem Leitfaden erklären wir genau, was dieses Teil macht, wie Sie feststellen, ob Ihr Teil durchgebrannt ist, und wie dieser Hochleistungs-5-Draht-Magneto-Stator Ihr Motorrad wieder zum Leben erwecken kann.

Das „Herz“ Ihres Motorrads: Was ist ein Magneto-Stator?

Stellen Sie sich den Motor Ihres Motorrads wie einen menschlichen Körper vor. Der Kolben ist der Muskel, das Benzin ist die Nahrung, aber der Stator ist das Herz.

Der Stator sitzt fest (daher der Name) hinter dem Schwungrad. Wenn sich das Schwungrad um ihn herum dreht, erzeugen Magnete einen elektrischen Strom in den Kupferspulen des Stators. Dieser Strom wird an zwei Stellen gesendet:

1. Die CDI/Zündspule: Um den Funken zu erzeugen, der den Motor zündet.
2. Der Gleichrichter/Regler: Zum Laden Ihrer Batterie und zum Betreiben Ihrer Scheinwerfer.

Wenn die Isolierung dieser Spulen aufgrund von Hitze, Vibrationen oder Alter verschleißt, stoppt der „Herzschlag“. Kein Strom bedeutet kein Funke, und kein Funke bedeutet, dass Sie nicht von der Stelle kommen.

3 Anzeichen, dass Ihr Stator versagt

Woher wissen Sie, dass Sie einen Ersatz benötigen? Als Mechaniker sehe ich in der Werkstatt ständig drei häufige Symptome:

1. Der „Hitzestau“-Fehler

Ihr Motorrad springt bei Kälte einwandfrei an. Sie fahren 20 Minuten, stellen es für eine Pause ab, und dann weigert es sich, wieder anzuspringen, bis es abgekühlt ist.

• Die Ursache: Wenn die Kupferspulen heiß werden, dehnen sie sich aus. Ein winziger Haarriss in der Verkabelung öffnet sich bei Hitze und unterbricht den Stromkreis.

2. Der schwache „orangefarbene“ Funke

Sie ziehen die Zündkerze heraus, halten sie an den Zylinderkopf und treten das Motorrad an. Anstelle eines dicken, knackigen blauen Funkens sehen Sie ein schwaches, erbärmliches orangefarbenes Glühen.

• Die Ursache: Der Stator erzeugt zwar Spannung, aber nicht genug, um das Kraftstoff-Luft-Gemisch unter Kompression zu zünden.

3. Der unruhige Leerlauf / die Abschaltung bei hoher Drehzahl

Das Motorrad stottert im Leerlauf oder fühlt sich an, als würde es viel zu früh einen „Drehzahlbegrenzer“ erreichen.

• Die Ursache: Die Zündspule (die kleine schwarze quadratische Komponente am Stator) sendet kein sauberes Zündsignal an die CDI.

Ist dies das richtige Teil für Sie? (Kompatibilitätsprüfung)

Bevor Sie kaufen, vergewissern wir uns, dass es passt. Eines der größten Probleme bei Pitbikes ist die Vielfalt der Teile. Dieser 5-Draht-Magneto-Stator für Honda XR50 CRF50 70cc-125cc Pit Bike ist jedoch für die „Universal Horizontal Engine“-Plattform konzipiert.

Es ist ein direkter „Drop-In“-Ersatz für:

• Honda: XR50, CRF50, XR70, CRF70.
• Chinesische Klone (70cc – 125cc): SSR, Lifan, Zongshen, Thumpstar, Coolster, Apollo.
• Motorkennzeichnungen: 1P52FMI, 165FMM, DY100.

Die goldene Regel der Passgenauigkeit: Betrachten Sie die Befestigungslöcher. Dieses Gerät verwendet den Industriestandard 70 mm (2,75") Mittenabstand. Wenn Ihr aktueller Stator zwei Schrauben mit einem Abstand von etwa 2,75 Zoll hat, ist dies der richtige für Sie.

Warum wir diesen Hochleistungsstator empfehlen

Nicht alle Statoren sind gleich. Billige Ersatzteile verwenden oft minderwertiges Kupfer oder spröden Kunststoff, der nach ein paar Sprüngen reißt. Hier ist, warum dieses spezielle Gerät für den Offroad-Einsatz herausragt:

• Epoxidharzversiegelt für Langlebigkeit: Die Spulen sind mit hochwertigem ABS und Harz umwickelt und behandelt. Dies dient als Schutzschild gegen die Vibrationen eines Einzylindermotors und den Schlamm/Wasser, durch das Sie wahrscheinlich spritzen.
• 5-Draht-Vielseitigkeit: Egal, ob Sie nur Zündung (nur Betrieb) benötigen oder Scheinwerfer und eine Batterie betreiben, die 5-Draht-Konfiguration deckt alles ab.
• Plug-and-Play: Es wird mit Rundsteckverbindern geliefert, die typischerweise zu Standardkabelbäumen passen, wodurch der Bedarf an Löten oder Crimpen minimiert wird.


DIY: So installieren Sie Ihren neuen Stator

Haftungsausschluss: Arbeiten Sie immer an einem kalten Motor. Trennen Sie die Batterie, falls vorhanden.

Zeit: 30-45 Minuten Werkzeuge: 8-mm-Steckschlüssel, Schlagschrauber (oder Schwungradhalter), Schwungradabzieher (Entscheidend!).

1. Abdeckung entfernen: Entfernen Sie die linke Motorabdeckung (normalerweise mit 8-mm-Schrauben befestigt), um das Schwungrad freizulegen.
2. Schwungrad abziehen: Profi-Tipp: Schlagen Sie nicht mit einem Hammer auf das Schwungrad! Sie beschädigen die Kurbelwelle. Verwenden Sie einen speziellen Schwungradabzieher (normalerweise M27x1.0 LH-Gewinde für diese Motorräder).

3. Alten Stator abschrauben: Sie sehen die beiden Befestigungsschrauben. Entfernen Sie diese und die Schrauben der Pick-up-Spule.
4. Neue Einheit installieren: Schrauben Sie den neuen Stator fest. Achten Sie darauf, dass der 70-mm-Abstand stimmt. Verwenden Sie einen Tropfen Schraubensicherung (blaues Loctite) an den Schrauben – Vibrationen lösen diese gerne!
5. Kabel anschließen: Passen Sie die Farben an Ihren Kabelbaum an.
   Hinweis für Honda-Besitzer: Manchmal variieren die Aftermarket-Farben leicht. Normalerweise geht Schwarz/Rot zu Schwarz/Rot (CDI-Strom) und Blau/Weiß zu Blau/Weiß (Trigger).
6. Wieder zusammenbauen und testen: Setzen Sie das Schwungrad wieder auf (achten Sie darauf, dass die Passfeder richtig sitzt!), schrauben Sie die Abdeckung fest und treten Sie es an.

Wieder auf den Trail

Lassen Sie sich nicht von einem 20-Dollar-Teil davon abhalten, Ihr Fahrrad in der Garage verstauben zu lassen. Ein defekter Stator repariert sich nicht von selbst – er wird nur schlimmer, bis Sie stranden. Belebt die elektrische Leistung Ihres Motors mit einem Stator, der für Schlamm, Staub und unerbittliche Vibrationen gebaut ist. Kaufen Sie den Hochleistungs-5-Draht-Magneto-Stator für Honda XR50, CRF50 und 70cc-125cc Pit Bikes hier und kehren Sie auf den Trail zurück.

Häufig gestellte Fragen

F: Macht das mein Motorrad schneller? A: Es erhöht nicht die PS, aber ein starker Funke sorgt für eine vollständige Verbrennung. Dies führt zu einer besseren Gasannahme und einem leichteren Starten, wodurch sich das Motorrad spritziger anfühlt.

F: Mein Motorrad hat nur 2 Kabel, dieses hat aber 5. Kann ich es trotzdem verwenden? A: Ja! Sie verwenden einfach die Zündkabel (normalerweise Schwarz/Rot und Blau/Weiß + Masse) und isolieren die Gelb/Weiß-Beleuchtungskabel ab. Es ist besser, sie zu haben und nicht zu brauchen!

F: Muss ich nach der Installation den Zündzeitpunkt einstellen? A: Nein. Die Halterung der Pick-up-Spule ist fest. Solange Sie sie richtig festschrauben, wird Ihr Zündzeitpunkt automatisch eingestellt.
