Wie funktioniert ein Seilzugstarter? Ein einfacher Leitfaden für Mechaniker
Einleitung: Der bewährte Seilzugstarter
Sie sind in der Garage, bereit für eine Fahrt. Der Schlüssel ist gedreht, der Kraftstoff fließt. Sie ziehen fest und gleichmäßig am Seilzugstarterseil, und mit einem befriedigenden chug-chug-vroom springt Ihr Motor an. Es ist ein Ritual für unzählige Motorrad- und Kleinmotorenbesitzer.
Aber haben Sie jemals mitten im Zug innegehalten und gedacht: "Wie funktioniert das eigentlich?" Es scheint einfach, aber die Technik in diesem kleinen Gehäuse ist ein Meisterwerk mechanischer Einfachheit und Zuverlässigkeit.
Als erfahrener Mechaniker habe ich Hunderte dieser Systeme repariert. In diesem Artikel werden wir den Seilzugstarter (im übertragenen Sinne!) unter die Lupe nehmen. Wir werden seine Funktionsweise untersuchen, Ihre häufigsten Fragen beantworten und Ihnen das Wissen vermitteln, um dieses wesentliche Bauteil zu verstehen – und sogar Fehler zu beheben.
Das Kernproblem: Wie man von einem stehenden Motor zu einem laufenden Motor kommt
Bevor wir uns dem "Wie" widmen, klären wir das "Warum". Ein Verbrennungsmotor kann sich nicht selbst starten. Er benötigt einen anfänglichen kinetischen Energieschub, um:
-
Das Luft-Kraftstoff-Gemisch in den Zylinder zu saugen.
-
Dieses Gemisch zu komprimieren.
-
Den ersten Arbeitstakt einzuleiten.
In einem Auto übernimmt dies ein leistungsstarker Elektrostarter. Aber für viele Motorräder, Geländemotorräder, Rasenmäher und Generatoren wird eine leichtere, billigere und zuverlässigere Lösung benötigt. Das ist das Problem, das der Seilzugstarter löst.
(Kurze interaktive Frage!)
Welchen Kleinmotor in Ihrem Leben müssen Sie unbedingt beim ersten Zug starten können? Lassen Sie es mich in den Kommentaren unten wissen – für mich ist es mein alter Holzspalter!
Die Lösung: Ein cleveres System aus Federn, Zahnrädern und Seilen

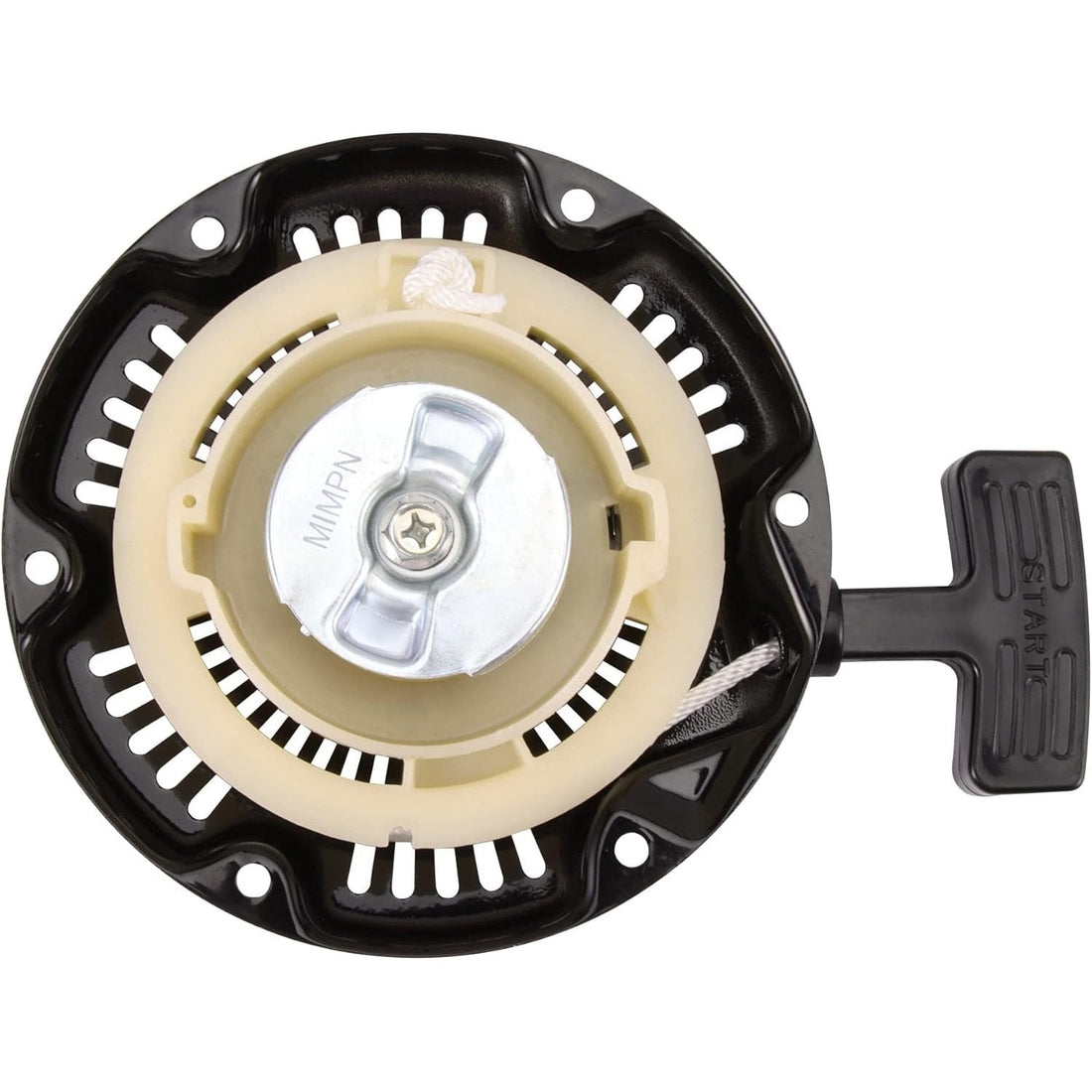

Der Seilzugstarter, auch bekannt als Reversierstarter, ist ein brillantes Stück mechanischer Konstruktion. Er wandelt die lineare Zugkraft Ihres Arms in die Rotationskraft um, die zum Anlassen des Motors erforderlich ist.
Lassen Sie uns den Prozess Schritt für Schritt aufschlüsseln.
Schlüsselkomponenten in Ihrem Seilzugstarter:
-
Zugschnur & Griff: Das Teil, mit dem Sie interagieren.
-
Rückholfeder: Eine flache, spiralförmige Feder, die Energie speichert.
-
Seilrolle (oder Spule): Die Spule, um die sich das Seil wickelt.
-
Sperrklinke(n) oder Mitnehmer: Kleine, federbelastete Hebel, die ein- und ausrücken.
-
Starterglocke (oder Ratsche): Das gezahnte Gehäuse, das an der Kurbelwelle des Motors befestigt ist.
Der "Funktionszyklus" in 4 Schritten:
Schritt 1: Das Einrasten (Der Zug)
Wenn Sie am Seil ziehen, drehen Sie die Seilrolle. Diese Drehung zwingt die Sperrklinken, sich gegen ihre Federn nach außen zu drehen, wie kleine Füße, die ausschlagen. Diese Sperrklinken rasten in die Starterglocke an der Kurbelwelle des Motors ein.
> > In diesem Moment wird Ihre Zugkraft direkt auf den Motor übertragen, wodurch dieser durchgedreht wird.
Schritt 2: Die Aufgabe des Motors (Kompression & Zündung)
Während Sie weiterziehen, dreht sich der Motor durch seinen Zyklus. Der Kolben bewegt sich und komprimiert das Luft-Kraftstoff-Gemisch. Wenn alle Bedingungen stimmen (Zündfunke, Kraftstoff, Kompression), "zündet" der Motor und erzeugt seine eigene Leistung. Sie werden dies spüren, da das Seil plötzlich versucht, sich selbst aus Ihrer Hand zu ziehen.
Schritt 3: Das Ausrasten (Die Rückkehr)
Sobald der Motor aus eigener Kraft läuft, dreht er schneller, als Sie jemals ziehen könnten. Diese schnelle Rotation schleudert die Sperrklinken aufgrund der Zentrifugalkraft wieder nach innen, zieht sie in die Riemenscheibe zurück. Sie lösen sich von der Starterglocke.
> > Dies ist ein entscheidendes Sicherheitsmerkmal! Es verhindert, dass der Startermechanismus vom laufenden Motor mit gefährlich hohen Geschwindigkeiten gedreht wird.
Schritt 4: Das Zurückspulen (Das schnelle Zurückziehen)
Erinnern Sie sich an die Rückholfeder, die wir erwähnt haben? Als Sie am Seil zogen, spannten Sie auch diese Feder. Sobald Sie den Griff loslassen, wird die gespeicherte Energie der Feder freigesetzt, wodurch die Riemenscheibe in umgekehrter Richtung gedreht wird und das Seil schnell zurück in das Gehäuse gespult wird, bereit für den nächsten Start.
(Kurz innehalten und nachdenken)
Ist es nicht elegant? Dieselbe Handlung, die den Starter aktiviert, bereitet den Mechanismus auch auf seinen eigenen Reset vor. Es ist ein perfektes, in sich geschlossenes System.
Häufige Probleme mit dem Seilzugstarter & Profi-Tipps zur Behebung
Das Verständnis der Funktionsweise erleichtert die Fehlerbehebung erheblich. Hier sind zwei häufige Probleme:
-
Problem: Das Seil lässt sich zu leicht ziehen, ohne Widerstand.
-
Wahrscheinliche Ursache: Die Sperrklinken rasten nicht ein. Dies könnte an abgenutzten/verschmutzten Sperrklinken, gebrochenen Sperrklinkenfedern oder einer beschädigten Starterglocke liegen.
-
Schnelle Überprüfung: Entfernen Sie die Starterbaugruppe und prüfen Sie visuell, ob die Sperrklinken "ausschlagen", wenn Sie die Riemenscheibe drehen.
-
-
Problem: Das Seil zieht sich nicht zurück oder nur langsam.
-
Wahrscheinliche Ursache: Eine schwache, gebrochene oder falsch ausgerichtete Rückholfeder.
-
Profi-Tipp: Seien Sie sehr vorsichtig beim Zerlegen des Rückstoßgehäuses. Die Rückholfeder steht unter Spannung und kann sich gewaltsam abwickeln. Tragen Sie eine Schutzbrille!
-
FAQ: Ihre Fragen zum Seilzugstarter, beantwortet
F: Sind Seilzugstarter und Pull-Starter dasselbe?
A: Ja! "Seilzugstarter" ist der technischere Begriff, aber "Pull-Start" ist ein absolut gebräuchliches Synonym. Wir verwenden beide hier zur Klarheit und für SEO.
F: Mein Seil ist vollständig eingefahren und lässt sich nicht mehr herausziehen. Wie behebe ich das?
A: Dies bedeutet normalerweise, dass die Rückholfeder aus ihrer Verankerung in der Riemenscheibe oder im Gehäuse gelöst ist. Dies erfordert eine Demontage, um die Feder wieder einzuhaken – eine Arbeit, bei der ein Wartungshandbuch Ihr bester Freund ist.
F: Warum ist ein Seilzugstarter besser als ein Elektrostarter?
A: Er ist nicht immer "besser", aber er hat entscheidende Vorteile: Er ist leichter, hat weniger Teile, die versagen können (keine Batterie, kein Solenoid oder schwerer Motor), und funktioniert unabhängig vom elektrischen System, was ihn zu einer fantastischen Backup-Option bei Maschinen mit Doppelstart macht.
Fazit: Ein dauerhaftes Zeugnis einfacher Technik
Der bescheidene Seilzugstarter ist ein Arbeitstier. Er benötigt keine Batterie, fügt nur minimales Gewicht hinzu, und wenn man ihn versteht, ist er überraschend einfach zu warten. Das nächste Mal, wenn Sie am Seil ziehen, werden Sie das clevere Zusammenspiel von Federn und Zahnrädern zu schätzen wissen, die nahtlos zusammenarbeiten, um Ihre Maschine zum Leben zu erwecken.
Bleiben Sie neugierig und halten Sie Ihre Motoren am Laufen!
