Was ist ein Zylinderkopf? Eine Anleitung zum Austausch des Zylinderkopfs

Hallo, Motorradfreunde! Als Inhaber eines Unternehmens für Motorradteile und einer Reparaturwerkstatt habe ich schon viele Motorräder mit Problemen gesehen, die alle auf ein wichtiges Teil zurückzuführen sind: den Zylinderkopf. Wenn Sie neu im Motorradbereich sind oder gerade erst anfangen, selbst Reparaturen durchzuführen, fragen Sie sich vielleicht: „Was ist ein Zylinderkopf und warum sollte ich mich dafür interessieren?“ Na gut, fangen wir an. Stellen Sie sich den Motor Ihres Motorrads als eine Küche vor. Der Zylinderkopf ist wie der Deckel Ihres Schnellkochtopfs, der die Kraft im Inneren hält und das Chaos kontrolliert. Aber was passiert, wenn dieser Deckel Risse bekommt oder undicht wird? Leistungsverlust, Überhitzung oder sogar ein kompletter Ausfall. Keine Sorge, in diesem Beitrag werden wir häufige Probleme und Lösungen Schritt für Schritt durchgehen, sodass es für Anfänger wie Sie einfach ist, sie zu verstehen und zu handeln.

Was ist ein Zylinderkopf und warum ist er wichtig?

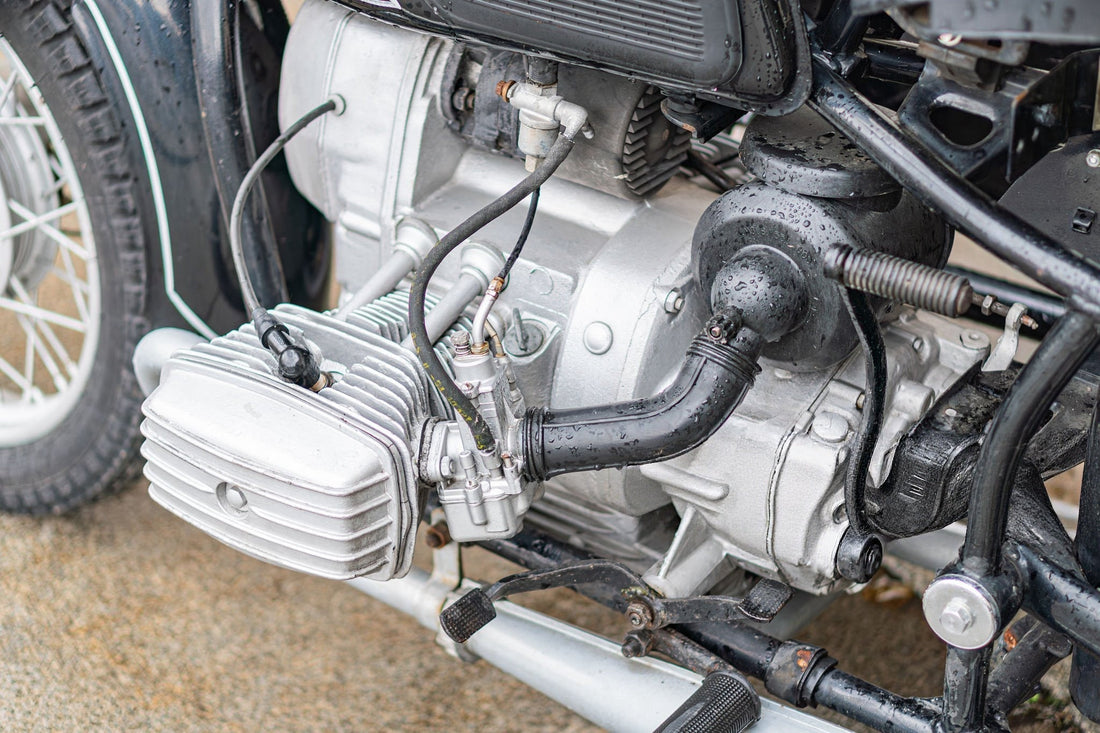

Der Zylinderkopf ist der obere Teil des Motors Ihres Motorrads. Er sitzt über den Zylindern und fungiert als „Dach“ für den Verbrennungsraum, in dem sich Kraftstoff und Luft zur Krafterzeugung vermischen. Wikipedia sagt: „In einem Kolbenmotor sitzt der Zylinderkopf über den Zylindern und bildet das Dach des Verbrennungsraums.“ Er besteht normalerweise aus starken Metallen wie Aluminium oder Gusseisen und enthält wichtige Teile wie Zündkerzen, Einlass- und Auslassventile sowie Kanäle für Kraftstoff oder Kühlmittel.

Denken Sie an die Kaffeemaschine, die Sie morgens benutzen. Der obere Teil des Zylinderkopfes ist der Ort, an dem heißes Wasser einfließt, sich mit Kraftstoff und Luft vermischt und die belebende Tasse (Motorleistung) brüht. Er steuert den Luftstrom in Motorrädern, indem er ein neues Luft-Kraftstoff-Gemisch einlässt und Abgase ausstößt. Er hält auch alles mit einer Dichtung dicht. Bei vielen Motorrädern, insbesondere solchen mit OHV- (Overhead Valve) oder OHC- (Overhead Camshaft) Konstruktionen, befindet sich der Zylinderkopf sehr nahe an den Zylindern, um den Motor besser arbeiten zu lassen.

Warum ist das für Sie wichtig? Ein gut funktionierender Zylinderkopf sorgt für reibungslose Fahrten, einen besseren Kraftstoffverbrauch und eine längere Lebensdauer Ihres Motorrads. Doch Verschleiß durch Hitze, Vibrationen oder schlechte Wartung kann zu Verformungen, Rissen oder Dichtungsversagen führen. Ist Ihnen schon einmal ein Topfdeckel durch zu viel Hitze verzogen? Dasselbe Prinzip – er dichtet nicht mehr richtig ab, und Ihr „Gebräu“ geht schief.

Wie erkenne ich, ob mein Zylinderkopf ausgetauscht werden muss?

Häufige Warnzeichen sind:

• Überhitzung: Der Kopf steuert den Kühlmittelfluss. Ist er gerissen, staut sich schnell Wärme an.
• Leistungsverlust: Verformte Köpfe beeinträchtigen die Verbrennung, wodurch sich Ihr Motorrad müde anfühlt.
• Seltsamer Auspuff: Wenn Sie weißen Rauch sehen, bedeutet das, dass Kühlmittel eindringt. Wenn Sie blauen Rauch sehen, deutet das auf Ölprobleme hin.
• Seltsame Geräusche: Wenn Sie seltsame Geräusche wie Klopfen oder Klingeln hören, könnte das bedeuten, dass die Ventile des Kopfes defekt sind.

Dies sind häufige Symptome, die darauf hindeuten, dass Ihr Zylinderkopf das Problem sein könnte. Für Anfänger ist es leicht, dies zu übersehen, aber wenn Sie nicht darauf achten, könnte sich ein kleines Problem zu einem großen Reparaturpreis entwickeln.

Ich habe eine Frage an Sie: Haben Sie in letzter Zeit die Temperaturanzeige Ihres Motorrads überprüft? Wenn sie stark schwankt, müssen Sie möglicherweise genauer hinsehen. In meiner Werkstatt beginnen wir immer mit einem Kompressionstest. Das ist ein einfaches Werkzeug, das den Druck in den Zylindern überprüft. Niedrige Werte führen oft direkt zum Zylinderkopf.

Verlassen wir uns auf bewährte Informationen von Experten. Motorrad-Reparaturanleitungen von Unternehmen wie Haynes und Clymer erklären, wie wichtig der Zylinderkopf für die Abdichtung und die Steuerung des Luftstroms für die Gesundheit des Motors ist. Man muss ihn nicht immer ersetzen; manchmal genügt es, ihn neu zu bearbeiten oder die Dichtung zu wechseln. Aber bei Rissen sollte man den gesamten Zylinderkopf ersetzen.

Schritt-für-Schritt-Anleitung zum Zylinderkopfwechsel bei einem gängigen Motorrad

Der Austausch eines Zylinderkopfs ist eine ernsthafte Reparatur, aber mit der richtigen Vorbereitung und Geduld kann ein kompetenter Heimwerker sie bewältigen. Letzte Woche brachte ein Kunde seine Honda Shadow 1100 von 2003 mit Überhitzungsproblemen herein. Nachdem wir einen verzogenen Zylinderkopf diagnostiziert hatten, führten wir ihn durch den Austausch. Hier erfahren Sie, wie auch Sie es tun können, aufgeteilt in klare Schritte.

Denken Sie daran, Sicherheit geht vor: Arbeiten Sie in einem gut belüfteten Bereich, tragen Sie Handschuhe und trennen Sie die Batterie ab.

Schritt 1: Vorbereitung und Flüssigkeiten ablassen Lassen Sie das Kühlmittel und das Öl ab, um Verschüttungen zu vermeiden. Entfernen Sie den Kraftstofftank, die Auspuffkrümmer und alle Verkleidungen, die den Zugang blockieren. Dies schafft Platz zum Motorenkopf.

Schritt 2: Zubehör entfernen Zündkerzen, Ventildeckel und Steuerkettenspanner abmontieren. Lösen Sie die Zylinderkopfschrauben kreuzweise, um Verformungen zu vermeiden – beginnen Sie außen und arbeiten Sie sich nach innen vor.

Schritt 3: Alten Zylinderkopf abheben Hebeln Sie den Kopf vorsichtig ab, falls nötig mit einem Gummihammer. Überprüfen Sie die Dichtung auf Beschädigungen; sie ist oft das schwache Glied. Reinigen Sie die Kontaktflächen gründlich mit einem Schaber und Lösungsmittel – keine Rückstände zurücklassen!

Schritt 4: Neuen Zylinderkopf einbauen Eine frische Dichtung auf den Zylinderblock legen. Den neuen Kopf (von einem seriösen Teilelieferanten wie meinem) in Position bringen. Die Schrauben mit einem Drehmomentschlüssel gemäß den Angaben (siehe Handbuch Ihres Motorrads – normalerweise 20-40 ft-lbs in Stufen) anziehen. Alles in umgekehrter Reihenfolge wieder anbringen.

Schritt 5: Nachfüllen und Testen Flüssigkeiten nachfüllen, Batterie wieder anschließen und den Motor starten. Auf Lecks achten und einen Kompressionstest durchführen. Vorsichtig mit kurzen Fahrten einfahren.

Was unsere Kunden sagen: Echtes Feedback aus der Werkstatt

„Ich dachte, er läuft nur heiß…“ – David, ein Honda CB750-Besitzer, ignorierte eine allmähliche Überhitzung, bis Kühlmittel mit seinem Öl vermischt war. Ein Ersatzkopf und eine neue Dichtung lösten das Problem, aber er lernte: „Der schwache Geruch von Kühlmittel ist eine Warnung, keine Eigenart.“

„John in der Werkstatt erklärte mir alles, als wäre ich sein Freund, nicht nur ein Kunde. Mein Motorrad hat wieder volle Leistung und läuft kühler als je zuvor!“ – Mike T., Fahranfänger mit einer Yamaha V-Star.

„Eine ‚schnelle Lösung‘ kostete mich mehr.“ – Mike versuchte, ein kleines Leck mit Dichtmittel zu schließen. Es verstopfte einen Kühlmittelkanal, was zu lokaler Überhitzung und einem verzogenen Kopf führte. Seine Erkenntnis: „Gehen Sie die Ursache an, nicht nur das Symptom.“

„Ich war nervös wegen der Ersatzteilkosten, aber die Schritt-für-Schritt-Anleitung gab mir das Vertrauen, mitzuhelfen. Das sparte mir Zeit und Geld – sehr zu empfehlen!“ – Sarah L., die ihren Kawasaki Vulcan nach unserem Rat reparierte.

Häufige Fehler, die beim Zylinderkopfwechsel vermieden werden sollten

Selbst erfahrene Mechaniker können stolpern, daher hier, wo Anfänger oft Fehler machen – und wie man sie vermeidet.

• Drehmomentangaben ignorieren: Das Anziehen von Schrauben im Kreis oder einfach nur nach Gefühl wird den Kopf mit ziemlicher Sicherheit verziehen. Verwenden Sie immer einen Drehmomentschlüssel und befolgen Sie das im Handbuch angegebene Muster.
• Reinigung überspringen: Alte Dichtungsreste können zu Undichtigkeiten führen. Risiko: Motorschaden durch schlechte Abdichtung. Penibel reinigen!
• Verwendung von Schlagschraubern: Verwenden Sie niemals einen Schlagschrauber an Zylinderkopfschrauben. Die plötzliche, extreme Kraft kann Gewinde und den Aluminiumkopf selbst beschädigen.
• Einlaufphase überstürzen: Direkt nach dem Austausch bei hohen Geschwindigkeiten zu fahren, belastet den Kopf. Gehen Sie es die ersten 100 Meilen langsam an.

Fazit

Ich habe die Grundlagen auf eine leicht verständliche, aber dennoch umfassende Weise behandelt, von „Was ist ein Zylinderkopf?“ bis zu den Methoden für seinen Austausch. Als Inhaber eines Motorradteilegeschäfts und einer Werkstatt weiß ich, wie wichtig diese Informationen sind, um Ihr Motorrad auf der Straße zu halten. Wenn Probleme weiterhin auftreten, kommen Sie in meiner Werkstatt vorbei oder bestellen Sie Teile in unserem Online-Shop. Vergessen Sie nicht die regelmäßige Wartung. Überprüfen Sie Ihren Kopf (den Zylinderkopf!), wenn Sie Ihr Öl wechseln.
Bereit für Ihre nächste Reparaturherausforderung? Was ist Ihr größtes Motorradgeheimnis? Stellen Sie unten eine Frage, und wir lösen sie gemeinsam. Sichere Fahrt!
