Was ist CDI bei einem Motorrad? Was macht eine CDI-Einheit?

Hallo, Fahrer! Ich bin seit über zehn Jahren in der Werkstatt, und die eine Frage, die ich sowohl von neuen Fahrern als auch von erfahrenen Heimwerkern gestellt bekomme, ist: „Was ist eine CDI-Box, und warum braucht mein Motorrad eine?“

Sie sind nicht der Einzige, der in seinem Servicehandbuch oder in einem Forum nachgeschlagen und viel elektrischen Fachjargon gesehen hat. Wir werden dieses wichtige Teil heute weniger mysteriös machen. Am Ende dieses Leitfadens werden Sie erfahren, was eine CDI-Box tut, wie Sie Probleme damit erkennen und wie Sie sie beheben können.

Legen wir los.

Was ist CDI bei einem Motorrad?

Vielleicht haben Sie „CDI“ im Handbuch Ihres Motorrads oder in Online-Foren gesehen. Was bedeutet es, und warum sollten Sie sich dafür interessieren?

Machen wir es einfach.

CDI steht für „Capacitor Discharge Ignition“ (Kondensatorentladungszündung). Das elektronische Gehirn entscheidet, wann Ihr Motor zünden soll. Ohne sie wüssten Ihre Zündkerzen nicht, wann sie zünden sollen, und Ihr Motor würde nicht starten.

Stellen Sie es sich wie den Schalter vor, der das Licht in Ihrem Haus einschaltet. Wenn Sie den Schalter umlegen, fließt sofort ein Stromstoß zur Glühbirne. Die CDI-Box tut dasselbe: Sie nimmt Strom auf, speichert ihn und sendet dann einen schnellen, starken Impuls an die Zündkerze zum *perfekten Millisekunden-Zeitpunkt*, um den Kraftstoff zu zünden.

Ältere Motorräder hatten ein mechanisches System namens „Unterbrecherzündung“. Es funktionierte, indem es physische Kontaktpunkte öffnete und schloss, wie ein Timer aus der Vergangenheit. Sie funktionierten, gingen aber kaputt, mussten ständig eingestellt werden und waren fehleranfällig. Das CDI-System war eine Revolution, weil es rein elektronisch war. Es funktioniert besser, ist präziser und erfordert keine Wartung. In den zehn Jahren, in denen ich Motorrad fahre, habe ich viel weniger Motorräder mit CDI gesehen, die wegen der Zündung ausgefallen sind. Dies ist ein wichtiger Grund, warum moderne Motorräder so leicht starten und so reibungslos laufen.

Springt Ihr Motorrad an, stirbt dann aber ab oder stottert beim Starten, besonders an einem kalten Morgen? Das könnte ein frühes Anzeichen dafür sein, dass Ihr CDI-System Probleme hat. Lesen Sie weiter, um herauszufinden, warum.

Was macht eine CDI-Box?

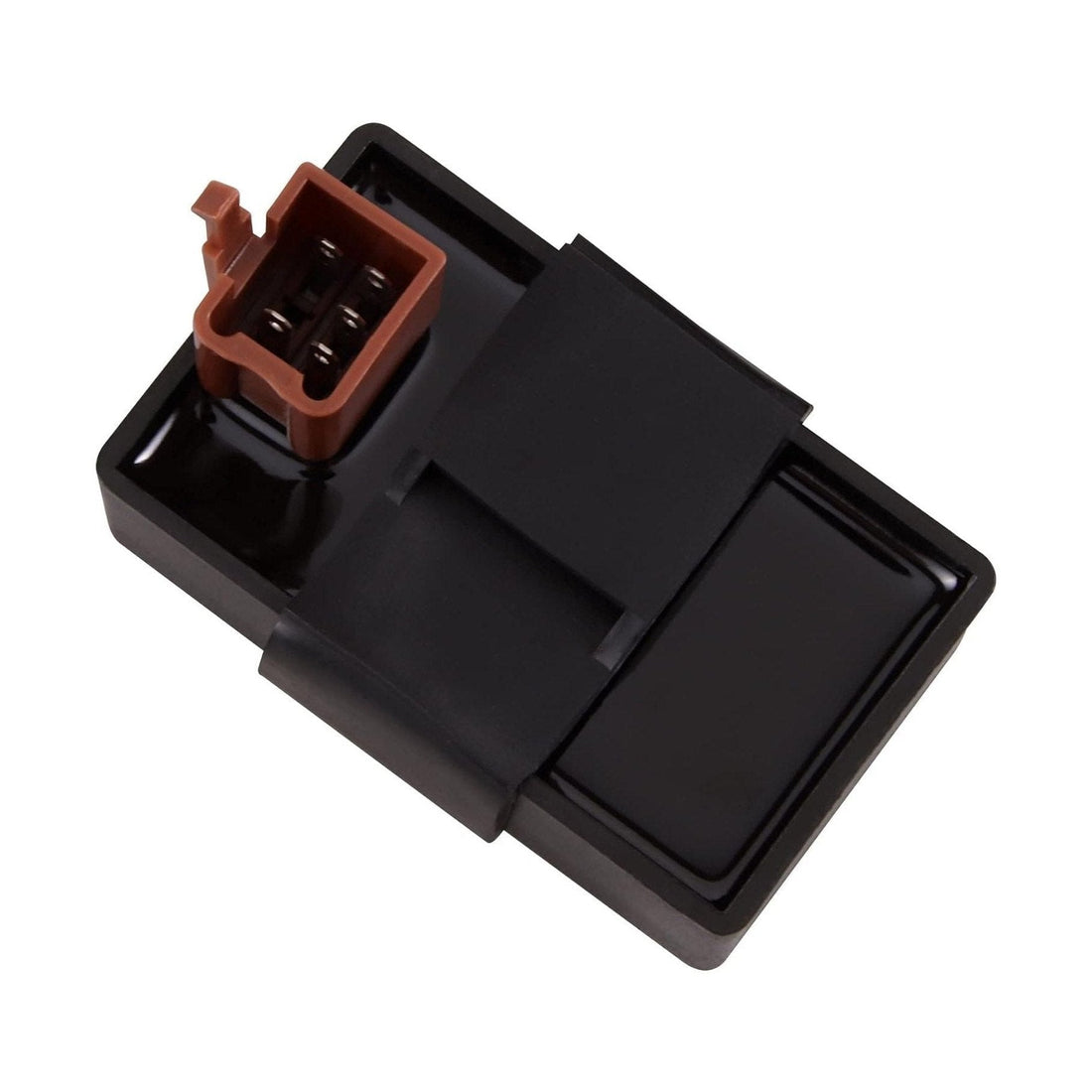

Okay, sie wird also CDI-Box genannt. Aber was genau macht dieses kleine schwarze Kästchen unter Ihrem Sitz oder Tank, um Ihre Fahrt zu ermöglichen?

Ihre Hauptaufgabe ist die präzise Steuerung. Sie erledigt drei Hauptaufgaben:

1. Speichert Energie: Sie enthält einen Kondensator, der wie eine winzige, superschnell aufladbare Batterie ist, die eine elektrische Ladung aufbaut.
2. Zündzeitpunkt festlegen: Sie verwendet Sensoren am Motor, um den besten Zeitpunkt für die Zündung zu ermitteln.
3. Funken auslösen: Sie sendet einen Hochspannungsfunken an die Zündkerze, der die gespeicherte Energie freisetzt.

Schritt-für-Schritt-Prozess in einfachen Worten:

1. Aufladen: Das Ladesystem des Motorrads sendet Strom an die CDI-Box, die den Kondensator im Inneren füllt, während der Motor dreht.
2. Abhören: Ein Sensor in der Nähe der Kurbelwelle oder des Schwungrads sendet eine Nachricht, die besagt: „Kolben kommt hoch!“ „Machen Sie sich bereit!“
3. Berechnen: Das Gehirn der CDI sucht in ihrer vorprogrammierten „Karte“, um die exakte Millisekunde für die Zündung basierend auf der Drehzahl des Motors zu bestimmen.
4. Zünden!: Sie sendet die gespeicherte Energie an die Zündspule, die sie in einen riesigen Funken an der Zündkerze umwandelt – **Bumm!** Verbrennung.

Beispiel:
Wenn Sie Ihren Motor hochdrehen, ist das, als würden Sie bei einem Rasenmäher Gas geben. Der Mäher stottert, wenn der „Knall“ der Zündung zur falschen Zeit erfolgt. Ihre CDI sorgt dafür, dass dieser „Knall“ genau richtig erfolgt, egal ob Sie an einer Ampel stehen oder mit voller Geschwindigkeit auf der Autobahn fahren. Aus meiner Sicht ist eine kaputte CDI eine häufige Ursache für diesen lästigen unruhigen Leerlauf oder die langsame Beschleunigung.

Theorie leicht gemacht:
Sie funktioniert nach dem Prinzip eines Kondensators, einem Bauteil, das Energie schnell speichern und wieder abgeben kann. Dies macht den Funken viel heißer und zuverlässiger, als es ältere Systeme konnten.

Interaktive Aufforderung: Denken Sie an Ihre letzte Fahrt. Fühlte sich der Motor schnell und reaktionsschnell an oder langsam und ungleichmäßig? Eine intakte CDI-Box ist es, die dieses sanfte, kraftvolle Gefühl ermöglicht.

Was macht eine CDI-Box während der Fahrt?

Die Theorie klingt gut, aber was passiert, wenn ich auf der Autobahn fahre oder an einem kalten Morgen aufstehe?

Lassen Sie uns in fünf einfachen Schritten aufschlüsseln, was während Ihrer Fahrt passiert:

1. Sie drehen den Schlüssel: Der Strom fließt von der Batterie zur CDI-Box.
2. Sie drücken den Startknopf: Die Kurbelwelle dreht sich, und der Sensor sendet der CDI regelmäßige Taktimpulse.
3. Die Box denkt nach: Sie ermittelt für jeden Impuls „Zünden jetzt bei niedriger Drehzahl … Zünden früher bei hoher Drehzahl“.
4. Der Funke wandert: Der Befehl geht schnell zur Zündspule und dann über das Kabel zur Zündkerze.
5. Wiederholung: Dies geschieht Hunderte Male pro Minute und ändert sich fließend während der Fahrt.

Ein Beispiel aus meinem Laden:
Stellen Sie sich vor: Ein Fahrer ist auf einem Trail unterwegs, als sein Dirtbike nach einer langen, harten Fahrt plötzlich stehen bleibt. Es springt nicht mehr an. Das bedeutet normalerweise, dass die CDI-Box zu heiß wird, was oft passiert, wenn sie sich in der Nähe des Motors befindet. Ich habe viele Boxen am Straßenrand gewechselt, um Fahrer nach Hause zu bringen. Das Schlimmste für eine CDI sind Hitze und Vibrationen.

2-Takt oder 4-Takt?
Kurz gesagt, ein 2-Takt-Motor zündet jedes Mal, wenn er sich dreht (ein Sprint), und ein 4-Takt-Motor zündet jedes zweite Mal, wenn er sich dreht (ein Marathon). Die CDI ist intelligent genug, um den Unterschied zu erkennen und passt ihre Zündsignale entsprechend an. Deshalb kann man eine CDI nicht einfach von einem Modell auf ein anderes übertragen; sie sind auf die Zusammenarbeit mit diesem Modell abgestimmt.

Frage: Haben Sie nach einer Wartung einen großen Unterschied in der Laufleistung Ihres Motorrads bemerkt? Wenn Ihr Mechaniker über die Zündung oder CDI gesprochen hat, lassen Sie es uns in den Kommentaren wissen! (Nach meiner Erfahrung mit beliebten Modellen wie der Yamaha YZF und Kawasaki Ninja bewirkt eine gute Zündungswartung Wunder.)

Häufige Probleme mit CDI-Boxen und wie man sie findet

Was ist, wenn mein Motorrad nicht startet oder schlecht läuft? Könnte die CDI-Box schuld sein? Wie kann ich das überprüfen, ohne viel Geld für Werkzeuge auszugeben?

Zuerst lernen Sie die Symptome kennen:

• Startet nicht, gute Kompression/Kraftstoff: Der Motor dreht, springt aber nie an. Es ist, als hätte man eine kaputte Fernbedienung: Man drückt den Knopf, aber nichts passiert.
• Intermittierendes Abwürgen: Das Motorrad stoppt ohne Grund, wenn es warm ist, könnte aber später wieder anspringen. Dies ist ein altmodischer Fehler, der durch Hitze verursacht wird.
• Fehlzündungen und Fehlzündungen: Der Motor zögert und macht Knallgeräusche aus dem Auspuff. Eine flackernde Glühbirne ist ein gutes Beispiel dafür. Der Funke ist nicht immer da.
• Der Drehzahlbegrenzer verhält sich seltsam: Der Motor „prallt an eine Wand“ bei niedrigen Drehzahlen, nicht in der Nähe des roten Bereichs.

Meine Schritt-für-Schritt-Checkliste:
Sicherheit geht vor: Klemmen Sie immer den Minuspol der Batterie ab, bevor Sie elektrische Teile berühren.

1. Die Box finden: Schauen Sie in Ihr Benutzerhandbuch. Sie befindet sich normalerweise unter dem Sitz, an der Seitenverkleidung oder in der Nähe der Batterie. Es ist eine kleine Box aus Kunststoff oder Metall, die versiegelt ist und viele Pins hat.
2. Einen Blick darauf werfen: Ziehen Sie den Stecker aus der Wand. Suchen Sie nach Rost, geschmolzenem Kunststoff oder verbrannten Pins. Dies ist das erste Anzeichen dafür, dass etwas nicht stimmt.
3. Auf Funken prüfen: Nehmen Sie eine Zündkerze heraus, stecken Sie sie wieder in ihre Kappe und berühren Sie den Metallkörper des Motors. Drehen Sie den Motor. Sehen Sie einen hellblauen Funken? Wenn kein Funke vorhanden ist, liegt ein Problem mit der Zündanlage vor.
4. Der „Tausch“-Test: Sie haben das Problem gefunden, wenn Sie sich eine CDI von einem Motorrad leihen können, das dem Ihren gleicht, und es sofort anspringt.
5. Multimeter-Grundlagen: Sie können ein Handbuch verwenden, um den Widerstand der Zündspule und des Impulsgebers (Sensors) zu überprüfen. Diese fallen häufiger aus als die CDI selbst. Wenn Sie „OL“ (offener Stromkreis) oder Null sehen, ist das Teil defekt.

Ratschläge zur Vermeidung von Problemen aus Erfahrung:

• Tragen Sie Dielektrikumfett auf und reinigen Sie elektrische Anschlüsse.
• Stellen Sie sicher, dass die CDI-Box sicher befestigt ist, um Vibrationen zu reduzieren.
• Spülen Sie den Bereich um die CDI nicht direkt mit einem Hochdruckreiniger ab.

Interaktives Element: Was war das seltsamste oder nervigste elektrische Problem, das Sie mit Ihrem Motorrad hatten? Kommentieren Sie es; es könnte um die Zündanlage gehen, und wir können darüber diskutieren!

Fazit

Zusammenfassend lässt sich sagen, dass die CDI-Box Ihres Motorrads die exakte elektronische Steuerung der Zündung ist. Sie eliminiert das Rätselraten bei der Zündzeitpunktbestimmung, sodass Sie sich auf sanfte Leistung, zuverlässiges Starten und bessere Effizienz verlassen können.

Sie wissen jetzt:

• Was es ist: Das Zündgehirn.
• Was es tut: Es speichert Energie und steuert den Zündzeitpunkt genau.
• Wie es kaputtgeht: Es wird zu heiß, vibriert oder wird alt, was das Starten und Laufen erschwert.
• Wie man es überprüft: Zuerst ansehen und einen einfachen Funken-Test durchführen.

Als Nächstes sollten Sie mehr lernen. Das nächste Mal, wenn Ihr Motorrad streikt, wissen Sie genau, wo Sie suchen müssen. Denken Sie daran, geduldig zu sein und die Sicherheit an erste Stelle zu setzen, wenn Sie Ihr Motorrad reparieren.

Letzte Frage: Sind Sie bereit, Ihr Motorrad besser kennenzulernen? Was werden Sie als Erstes überprüfen, wenn Ihr Motorrad das nächste Mal nicht anspringt?

Fahren Sie sicher und fahren Sie klug
