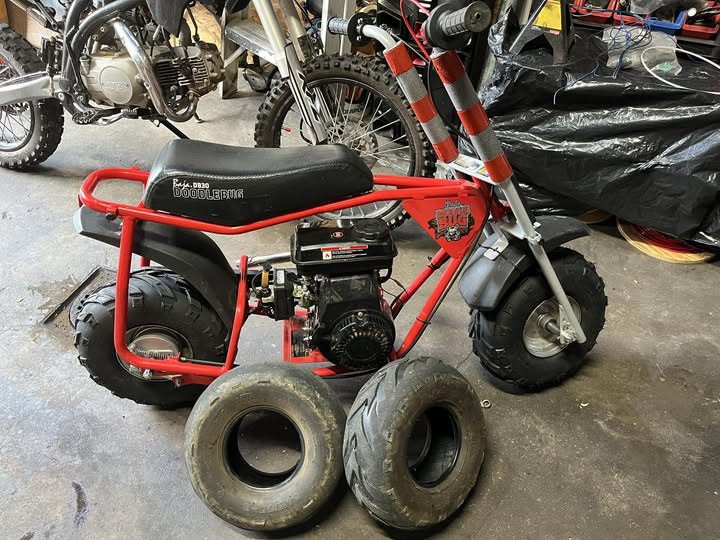

Baja Doodlebug DB30 / Motovox MBX10 Austausch des Seilzugstarters – Anleitung

Nach mehr als einem Jahrzehnt Arbeit an Minibikes, Dirtbikes, ATVs, Motorrollern und Kleinmotoren kann ich Ihnen eines mit Sicherheit sagen: Ein schlechter Seilzugstarter kann einen perfekt funktionierenden Motor wie tot aussehen lassen.

Ich habe viele Baja Doodlebug DB30 und Motovox MBX10 Minibikes mit der gleichen Beschwerde in die Werkstatt kommen sehen: „Letzte Saison lief es noch gut, aber jetzt springt es nicht mehr an.“ Manchmal ist der Vergaser verschmutzt. Manchmal ist die Zündkerze verölt. Aber bei diesen 97ccm-Jugend-Minibikes ist der Seilzugstarter oft eines der ersten Dinge, die ich überprüfe.

Wenn das Zugseil nicht einzieht, der Starter durchrutscht, das Gehäuse gerissen ist oder der Motor sich beim Ziehen des Griffs nicht dreht, benötigen Sie möglicherweise einen Ersatz-Seilzugstarter.

Dieser Leitfaden führt Sie durch die Auswahl des richtigen Baja Doodlebug DB30 Seilzugstarters, wie Sie die Passform für einen Motovox MBX10 Seilzugstarter überprüfen und worauf Sie vor der Bestellung eines Ersatzteils achten sollten.

Für Fahrer, die einen direkten Ersatz suchen, können Sie diesen Baja Doodlebug 97cc Rückstoßstarter für Motovox MBX10 MBX11 Seilzugstarter überprüfen, der für 97cc 2.8hp Motoren mit dem korrekten 4-Bolzen-Befestigungsmuster entwickelt wurde.

Was macht der Seilzugstarter an einem Baja Doodlebug DB30?

Der Seilzugstarter ist die Anziehvorrichtung, die an der Seite des Motors montiert ist. Wenn Sie den Griff ziehen, dreht das Starterseil den internen Startermechanismus, der den Motor einrückt und die Kurbelwelle dreht. Diese Bewegung ermöglicht es dem Motor, den Startvorgang zu beginnen.

Bei einem kleinen 97ccm 4-Takt-Minibike-Motor ist der Seilzugstarter einfach, aber er muss viel aushalten. Kinder ziehen zu stark. Fahrräder fallen um. Schlamm, Feuchtigkeit und Staub gelangen in das Gehäuse. Das Seil franst aus. Die Feder verliert an Spannung. Mit der Zeit funktioniert der Starter möglicherweise nicht mehr reibungslos.

Ein guter Seilzugstarter sollte sich fest, aber nicht rau anfühlen. Das Seil sollte sich sanft herausziehen und vollständig in das Gehäuse zurückziehen lassen. Bei korrekter Installation sollte er den Motor ohne Rutschen oder Schleifen einrücken.

Wenn eine dieser Dinge nicht zutrifft, ist es Zeit, den Starter zu überprüfen.

Häufige Anzeichen dafür, dass Ihr DB30 Seilzugstarter ersetzt werden muss

Meiner Erfahrung nach treten die meisten Probleme mit Seilzugstartern auf ein paar gängige Weisen auf.

1. Das Zugseil zieht sich nicht zurück

Dies ist eines der häufigsten Probleme. Man zieht am Griff, das Seil kommt heraus und hängt dann einfach lose. Das bedeutet normalerweise, dass die Rückholfeder im Gehäuse ihre Spannung verloren hat, verrutscht ist oder gebrochen ist.

Manchmal kann man die Feder neu aufwickeln, aber bei kleinen Minibike-Startern ist der Austausch der gesamten Baugruppe oft schneller und zuverlässiger.

2. Das Seil ist gerissen oder ausgefranst

Ein ausgefranstes Zugseil ist ein Warnsignal. Wenn das Seil bereits abgenutzt ist, kann es beim nächsten starken Zug reißen. Sobald das Seil reißt, startet das Fahrrad nicht mehr über das Seilzugsystem.

Man kann nur das Seil ersetzen, aber wenn das Gehäuse, die Feder oder die Starterkupplung ebenfalls verschlissen sind, ist ein kompletter Austausch des Seilzugstarters sinnvoller.

3. Der Starter dreht, aber der Motor springt nicht an

Wenn Sie am Griff ziehen und der Seilzugstarter sich frei dreht, ohne den Motor einzurücken, können die internen Starterklinken oder die Nabe beschädigt sein. Möglicherweise hören Sie auch ein leichtes Klicken oder spüren überhaupt keinen Widerstand.

Das bedeutet normalerweise, dass der Starter die Schwungradschale nicht mehr richtig greift.

4. Das Gehäuse ist gerissen

Bei Jugend-Minibikes wie dem Baja Doodlebug DB30 kann das Gehäuse des Seilzugstarters durch Vibrationen, Stöße oder grobe Handhabung reißen. Ein gerissenes Gehäuse kann sich verschieben und zu schlechterem Einrasten führen.

Wenn die Befestigungspunkte beschädigt sind, versuchen Sie nicht, es wieder zusammenzuzwingen. Ersetzen Sie es.

5. Der Starter fühlt sich rau oder laut an

Ein guter Seilzugstarter sollte sich nicht so anfühlen, als würde er schleifen. Wenn der Starter kratzende Geräusche macht, auf halbem Weg des Ziehens blockiert oder sich ungleichmäßig anfühlt, überprüfen Sie ihn, bevor Sie wieder fahren.

Ein rauer Seilzugstarter kann komplett ausfallen und den Fahrer stranden lassen.

Welcher Seilzugstarter passt zu einem Baja Doodlebug DB30?

Der Baja Doodlebug DB30 verwendet üblicherweise einen 97ccm 2,8 PS Kleinmotor mit einem 4-Schrauben-Seilzugstarter-Befestigungsmuster. Aber hier ist der wichtige Teil: Bestellen Sie nicht nur aufgrund der Motorgröße.

Ich habe viele Leute gesehen, die einen „97ccm Seilzugstarter“ oder „Minibike Seilzugstarter“ gekauft haben, ohne die Befestigungsmaße zu überprüfen. Hier treten Passprobleme auf.

Für diesen Baja Doodlebug DB30 Seilzugstarter sind die Schlüsselmaße:

• 4-Bolzen-Montagemuster
• 134 mm diagonaler Lochabstand
• 67 mm benachbarter Lochabstand
• 52 mm Startkerndurchmesser
• Entwickelt für 97cc 2.8hp 4-Takt-Motoren

Vor der Bestellung entfernen Sie Ihren alten Seilzugstarter und vergleichen diese Maße mit Ihrem Originalteil.

Der 97cc 2.8hp Mini Bike Seilzugstarter-Ersatz ist um diesen Montagetyp herum gebaut, wodurch er gut zu vielen Baja- und Motovox Jugend-Minibike-Anwendungen passt.

Kompatible Modelle für diesen 97ccm Minibike-Seilzugstarter

Dieser Typ von Seilzugstarter wird häufig bei mehreren 97ccm Minibike-Modellen verwendet.

Er ist konzipiert für:

• Baja Motorsports Doodlebug DB30
• Baja Doodlebug DB30R
• Baja Doodlebug DB30S
• Baja Blitz
• Baja Racer
• Motovox MBX10
• Motovox MBX11
• Motovox MBX12
• Monster Moto MM-B80
• Monster Moto MM-B80R
• Monster Moto MM-B80RT
• Hensim 97cc / 2.8hp Doodle Bug Mini-Bike

Er ersetzt auch gängige OEM-Teilenummern:

• DB30S-109
• DB30R-251

Wenn Sie online nach Begriffen wie DB30S-109 Seilzugstarter Ersatz, DB30R-251 Seilzugstarter, Motovox MBX10 Seilzugstarter oder Baja Doodlebug Seilzugstart-Baugruppe suchen, ist dies der Typ von Teil, den Sie mit Ihrem Originalstarter vergleichen sollten.

Wichtiger Hinweis zur Passform: Raten Sie nicht nur nach der Motorleistung

Ein Fehler, den ich immer wieder sehe, ist die Annahme, dass jeder 97ccm oder 79ccm Minibike-Seilzugstarter gleich ist. Das stimmt nicht.

Dieser Ersatz ist für spezifische 97ccm 2,8 PS Plattformen mit dem korrekten 4-Bolzen-Muster hergestellt. Er passt nicht für Lifan 2,8 PS Motoren oder Predator 79ccm Motoren.

Das ist wichtig, denn viele Minibikes sehen von außen ähnlich aus, besonders nachdem frühere Besitzer Motoren ausgetauscht oder Teile ersetzt haben. Ein Baja-Rahmen hat möglicherweise nicht immer den originalen Baja-Motor. Ein Motovox-Bike wurde möglicherweise modifiziert. Ein gebrauchtes Minibike, das von einem Nachbarn oder auf einem Marktplatz gekauft wurde, kann einen anderen Motor haben, als der Aufkleber vermuten lässt.

Bevor Sie einen Ersatz-Seilzugstarter kaufen, überprüfen Sie drei Dinge:

1. Das Motormodell und die Größe
2. Das Bolzenmuster am Startergehäuse
3. Die Starterkupplung und der zentrale Eingriffsbereich

Wenn der alte Starter noch am Fahrrad ist, nehmen Sie ihn ab und messen Sie ihn. Diese Fünf-Minuten-Überprüfung kann Sie davor bewahren, das falsche Teil zu bestellen.

Benötigte Werkzeuge

Der Austausch eines Baja Doodlebug DB30 Seilzugstarters ist normalerweise eine unkomplizierte Aufgabe. Die meisten Menschen mit grundlegenden mechanischen Fähigkeiten können dies zu Hause erledigen.

Sie benötigen normalerweise:

• Steckschlüssel oder Nussschlüssel
• Passende Stecknussgröße für die Starterbolzen
• Schraubendreher, falls für Abdeckungen oder Schutzvorrichtungen erforderlich
• Sauberes Werkstatttuch
• Leichte Schraubensicherung, optional
• Schutzhandschuhe
• Ihren Ersatz-Seilzugstarter

Ich empfehle auch, einen kleinen Behälter für Schrauben bereitzuhalten. Minibike-Schrauben rollen gerne unter die Werkbank, wenn man nicht aufpasst.

So ersetzen Sie einen Baja Doodlebug DB30 Seilzugstarter

Bevor Sie beginnen, stellen Sie sicher, dass der Motor ausgeschaltet, abgekühlt und auf einer ebenen Fläche steht. Wenn das Fahrrad gelaufen ist, lassen Sie es zuerst abkühlen. Halten Sie Ihre Hände von der Kette, der Kupplung und allen heißen Motorteilen fern.

Schritt 1: Überprüfen Sie den alten Starter

Bevor Sie etwas entfernen, werfen Sie einen kurzen Blick darauf, wie der alte Seilzugstarter montiert ist. Beachten Sie die Richtung des Zuggriffs, die Position der Schrauben und wie das Gehäuse am Motor anliegt.

Wenn Sie neu in der Reparatur von Kleinmotoren sind, machen Sie ein Foto mit Ihrem Telefon. Es dient als Referenz bei der Installation des neuen Teils.

Schritt 2: Entfernen Sie die Befestigungsschrauben

Verwenden Sie die passende Stecknuss oder den passenden Schraubenschlüssel, um die vier Befestigungsschrauben zu entfernen, die den Seilzugstarter am Motor halten.

Zwingen Sie die Schrauben nicht. Wenn sie rostig oder fest sitzen, arbeiten Sie langsam. Das Runddrehen eines Schraubenkopfes kann eine einfache Aufgabe in eine frustrierende verwandeln.

Schritt 3: Entfernen Sie den alten Seilzugstarter

Sobald die Schrauben entfernt sind, ziehen Sie den alten Starter vorsichtig vom Motor weg. Wenn er klemmt, klopfen Sie leicht mit der Hand darauf. Hebeln Sie nicht gewaltsam gegen die Motorabdeckung.

Überprüfen Sie die Rückseite des Starters und den motorseitigen Starterbecher. Wenn der Becher beschädigt, verbogen oder stark abgenutzt ist, kann der neue Starter möglicherweise nicht richtig einrasten.

Schritt 4: Vergleichen Sie den alten und den neuen Starter

Bevor Sie den neuen Starter festschrauben, vergleichen Sie ihn mit dem alten.

Überprüfen Sie:

• Abstand der Bolzenlöcher
• Mittlere Öffnung
• Form der Starterkupplung
• Position des Zuggriffs
• Gesamtgröße des Gehäuses

Hier sind der diagonale Lochabstand von 134 mm und der angrenzende Lochabstand von 67 mm wichtig. Wenn die Maße nicht übereinstimmen, halten Sie inne und überprüfen Sie die Passform, bevor Sie ihn installieren.

Schritt 5: Installieren Sie den neuen Seilzugstarter

Platzieren Sie die neue Starterbaugruppe auf dem Motor und richten Sie die Schraubenlöcher aus. Beginnen Sie alle Schrauben von Hand, bevor Sie sie festziehen.

Dies verhindert ein Überdrehen und hilft dem Gehäuse, flach zu sitzen.

Sobald alle Schrauben angesetzt sind, ziehen Sie sie gleichmäßig fest. Nicht überdrehen. Das Startergehäuse muss sicher sitzen, aber zu starkes Anziehen kann das Gehäuse oder die Befestigungspunkte beschädigen.

Schritt 6: Testen Sie das Zugseil

Bevor Sie das Fahrrad starten, ziehen Sie den Startergriff ein paar Mal langsam. Das Seil sollte sich sanft bewegen und vollständig zurückziehen.

Sie sollten spüren, wie der Starter den Motor einrückt. Wenn er rutscht, schleift oder blockiert, halten Sie an und überprüfen Sie die Ausrichtung.

Schritt 7: Starten Sie den Motor

Sobald alles stimmt, drehen Sie den Kraftstoff auf, stellen Sie den Choke bei Bedarf ein und starten Sie das Minibike wie gewohnt.

Ein korrekt installierter Seilzugstarter sollte Ihnen einen reibungslosen Zugwiderstand und einen konstanten Motoreinlauf ermöglichen.

Mechaniker-Tipp: Überprüfen Sie die Grundlagen, bevor Sie den Starter verantwortlich machen

Ein defekter Seilzugstarter kann das Drehen des Motors verhindern, aber es ist nicht der einzige Grund, warum ein Baja Doodlebug oder Motovox Minibike nicht anspringt.

Wenn der Seilzugstarter funktioniert, der Motor aber immer noch nicht anspringt, überprüfen Sie Folgendes:

• Kraftstoffstand
• Kraftstoffabsperrventil
• Zündkerzenzustand
• Luftfilter
• Vergaserreinheit
• Position des Notausschalters
• Motorölstand, falls mit Niedrigöl-Abschaltsystem ausgestattet

Warum der richtige Seilzugstarter bei Jugend-Minibikes wichtig ist

Bei einem größeren Motorrad kann ein Starterproblem ein elektrisches Problem, ein Batterieproblem oder ein Problem mit dem Anlasser bedeuten. Aber bei einem kleinen 97ccm Jugend-Minibike ist der Seilzugstarter das Hauptstartsystem.

Das bedeutet, der Fahrer ist jedes Mal darauf angewiesen.

Für jüngere Fahrer ist ein reibungsloser Zug besonders wichtig. Wenn der Starter zu steif, schlecht angepasst oder innen rau ist, wird das Fahrrad schwer zu starten. Kinder könnten stärker daran ziehen, was das Seil, die Starterklinken oder das Gehäuse beschädigen kann.

Ein richtig passender Baja Doodlebug DB30 Seilzugstarter-Ersatz erleichtert und sicherer das Starten des Fahrrads. Er reduziert auch die Frustration für Eltern, die einfach nur wollen, dass das Fahrrad wieder läuft, ohne den ganzen Nachmittag mit der Fehlersuche zu verbringen.

Sollten Sie den Seilzugstarter reparieren oder ersetzen?

Manchmal kann man einen Seilzugstarter reparieren, indem man das Seil ersetzt oder die Feder neu aufwickelt. Das habe ich schon oft gemacht.

Aber bei kleinen Minibikes empfehle ich in der Regel den Austausch der gesamten Baugruppe, wenn:

• Das Gehäuse ist gerissen
• Die Feder ist schwach oder gebrochen
• Der Starter rutscht unter Last durch
• Die innere Nabe ist abgenutzt
• Das Seil ist mehr als einmal gerissen
• Die alte Einheit war über einen längeren Zeitraum Schlamm oder Wasser ausgesetzt.

Ein vollständiger Austausch spart Zeit und bietet eine sauberere Ausgangsbasis. Bei einem Motorrad wie dem Baja Doodlebug DB30 oder Motovox MBX10 ist der Anlasser kein kompliziertes Teil, muss aber richtig passen.

Wenn Sie Optionen vergleichen möchten, können Sie die vollständige Sammlung von Seilzugstartern für Mini-Bikes, ATVs, Roller und kleine Motoren durchsuchen.

Ich hatte viele Kunden, die fest davon überzeugt waren, dass sie einen Anlasser brauchten, nur um dann festzustellen, dass der Notausschalter ausgeschaltet war oder die Vergaserdüse durch alten Kraftstoff verstopft war.

Der Seilzugstarter bringt den Motor zum Drehen. Der Motor benötigt immer noch Kraftstoff, Luft, Kompression und Zündung, um zu laufen.

Fazit

Ein defekter Seilzugstarter ist eines dieser kleinen Probleme, die ein Mini-Bike komplett außer Betrieb setzen können. Die gute Nachricht ist, dass bei einem Baja Doodlebug DB30, Motovox MBX10 oder einem ähnlichen 97-ccm-Jugend-Mini-Bike der Austausch des Seilzugstarters in der Regel eine machbare Aufgabe ist.

Der Schlüssel ist, nicht zu raten.

Überprüfen Sie den Motortyp. Messen Sie das Schraubenmuster. Vergleichen Sie den alten Anlasser mit dem neuen. Stellen Sie sicher, dass die Anlasserglocke in gutem Zustand ist. Sobald alles passt, ist die Installation in der Regel schnell und unkompliziert.

Wenn Ihr Mini-Bike die 97-ccm-2,8-PS-4-Schrauben-Konfiguration verwendet, ist dieser Ersatz-Seilzugstarter für Baja Doodlebug DB30 und Motovox MBX10 eine praktische Option, um das Bike wieder in Gang zu bringen, zu starten und zu fahren.

Ein guter Seilzugstarter wird nicht jedes Motorproblem beheben, aber er gibt dem Motor eine faire Chance zu starten. Und in meiner Werkstatt ist das immer der erste Schritt: sicherstellen, dass die Grundlagen funktionieren, bevor man sich größeren Problemen widmet.

FAQ: Baja Doodlebug DB30 und Motovox MBX10 Seilzugstarter

Passt dieser Seilzugstarter auf einen Baja Doodlebug DB30?

Ja, dieser Anlassertyp ist für Baja Doodlebug DB30 Modelle mit dem 97ccm 2,8 PS Motor und dem korrekten 4-Bolzen-Montagemuster konzipiert. Überprüfen Sie immer Ihren Bolzenabstand vor der Bestellung.

Passt dieser auf den Motovox MBX10?

Ja, er ist für Motovox MBX10, MBX11 und MBX12 Jugend-Mini-Bikes mit der kompatiblen 97ccm 2,8 PS Plattform gemacht.

Welche Maße sollte ich überprüfen?

Die wichtigsten Maße sind der diagonale Lochabstand von 134 mm, der benachbarte Lochabstand von 67 mm und der Startkerndurchmesser von 52 mm. Sie sollten auch das 4-Bolzen-Montagemuster bestätigen.

Ersetzt dies DB30S-109 oder DB30R-251?

Ja, dieser Anlasser ist als Ersatz für Seilzugstarterbaugruppen der Typen DB30S-109 und DB30R-251 konzipiert.

Passt dieser auf einen Predator 79cc Motor?

Nein. Dieser spezielle Seilzugstarter ist nicht für Predator 79cc Motoren konzipiert. Überprüfen Sie Ihren Motor und das Befestigungsmuster sorgfältig vor der Bestellung.

Passt dieser auf einen Lifan 2,8 PS Motor?

Nein. Dieser Ersatz ist nicht für Lifan 2,8 PS Motoren vorgesehen. Auch wenn die Motorgröße ähnlich klingt, können das Befestigungsmuster und der Anlassereingriff unterschiedlich sein.

Kann ein Anfänger diesen Seilzugstarter installieren?

In den meisten Fällen ja. Wenn der alte Anlasser sauber entfernt werden kann und das neue Teil dem Bolzenmuster entspricht, ist die Installation mit grundlegenden Handwerkzeugen in der Regel einfach. Das Wichtigste ist, die Schrauben nicht zu fest anzuziehen und die Zugfunktion vor dem Fahren zu testen.
