Honda TRX400FA Stator wechseln: Anzeichen, Diagnose und Reparatur (2004–2007)

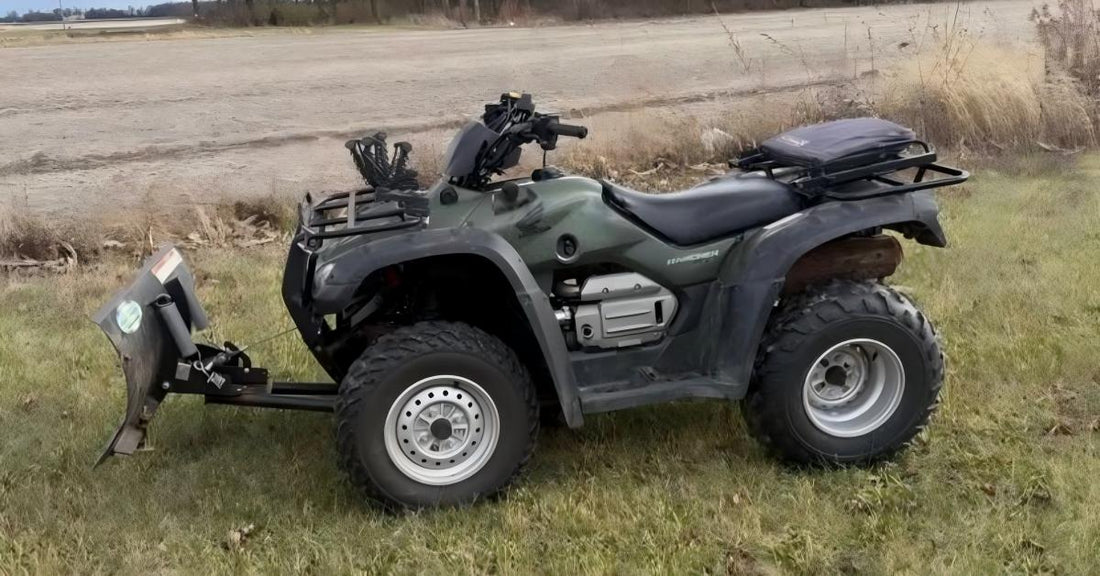

Verhält sich Ihr Honda Rancher 400 AT so, als würde ein Geist die Elektrik heimsuchen? Eine Minute läuft er einwandfrei, in der nächsten dimmen die Lichter, die Schaltung hakt oder er weigert sich zu starten.

Ich schraube seit über einem Jahrzehnt an Hondas, und wenn ich etwas über die TRX400FA (Rancher 400 AT) und FGA (GPScape) Modelle weiß, dann ist es, dass sie zuverlässige Biester sind – bis das Ladesystem versagt.

Im Gegensatz zu den manuellen Fußschaltmodellen ist Ihr AT-Modell stark auf Elektrizität angewiesen, um das Getriebe zu steuern. Kein Strom = Keine Schaltung.

In diesem Leitfaden erklären wir, warum Ihr Stator ausfällt, wie Sie ihn testen (ohne einen Doktortitel in Physik) und wie Sie einen robusten Ersatz wie den GOOFIT 31120-HN7-003 einbauen, um wieder auf den Trail zu kommen.

Teil 1: Der "stille Killer" – Symptome eines defekten Stators

Der Stator ist wie die Lichtmaschine in Ihrem Auto; er erzeugt den Strom, um die Batterie zu laden und die Elektronik zu betreiben. Wenn er anfängt zu sterben, hört er selten sofort auf. Er gibt Ihnen Warnungen.

1. Das "gefürchtete" blinkende Armaturenbrett (ESP-Codes)

Beim Rancher 400 AT benötigt das Electronic Shift Program (ESP) eine stabile Spannung, um den Schaltmotor zu betreiben.

• Das Symptom: Wenn Ihre Batteriespannung während der Fahrt unter 12 V fällt, gerät das Steuergerät in Panik. Möglicherweise sehen Sie, wie die Ganganzeige blinkt, oder das ATV bleibt in einem hohen Gang stecken.
• Fakten: Viele Leute denken, ihr Getriebe sei kaputt. 90 % der Fälle? Es ist einfach eine niedrige Spannung, die durch einen defekten Stator verursacht wird.

2. Der "Dimmtest" des Scheinwerfers

Starten Sie den Motor und schalten Sie die Scheinwerfer ein. Lassen Sie den Motor hochdrehen.

• Guter Stator: Die Lichter werden heller, wenn die Drehzahl steigt.
• Schlechter Stator: Die Lichter bleiben gedimmt oder werden sogar dunkler, wenn Sie Gas geben. Das bedeutet, dass Ihre Batterie die ganze Arbeit leistet und der Stator eine Kaffeepause macht.

3. Probleme beim Warmstart

Startet Ihr Rancher kalt gut, aber nach 30 Minuten Fahrt, wenn Sie ihn ausschalten, springt er nicht mehr an?

• Die Ursache: Wenn sich die Kupferwicklungen im Stator erwärmen, dehnen sie sich aus. Kleine Risse in der Isolierung öffnen sich und verursachen einen elektrischen "Kurzschluss". Wenn er abkühlt, schließen sich die Risse, und er funktioniert wieder. Dies ist ein klassisches Zeichen für einen thermischen Ausfall.


Teil 2: Die Diagnose (Wie man sicher ist)

Bevor Sie Teile kaufen, lassen Sie uns den Schaden bestätigen. Sie benötigen ein einfaches Multimeter.

Der "verbrannte Grill"-Geruchstest: Bevor Sie ein Werkzeug anfassen, schrauben Sie den Ölmessstab / Einfülldeckel an der Seite des Motors ab, wo sich der Stator befindet (linke Seite). Riechen Sie daran.

• Riecht es nach scharfem, verbranntem Plastik? Wenn ja, hören Sie auf zu testen. Ihr Stator ist physisch verbrannt.

Der Wechselspannungs-Ausgangstest:

1. Suchen Sie den Statorstecker (normalerweise unter der linken Seitenverkleidung/dem Tankbereich). Er hat drei gelbe Drähte.
2. Ziehen Sie ihn ab.
3. Stellen Sie Ihr Multimeter auf Wechselspannung (~) ein.
4. Starten Sie den Motor.
5. Messen Sie zwischen den gelben Drähten (A zu B, B zu C, A zu C).
6. Der Standard: Im Leerlauf sollten Sie ungefähr 15-20 V AC sehen. Wenn Sie Gas geben, sollte es auf 50 V+ AC ansteigen.
7. Der Fehler: Wenn Sie 0 V oder eine sehr niedrige Spannung an einem Paar sehen, ist der Stator defekt.


Teil 3: Warum versagen sie? (OEM vs. Zubehör)

Sie fragen sich vielleicht: "Warum ist mein Honda-Teil kaputtgegangen?" Der 31120-HN7-003 OEM-Stator sitzt im Motorgehäuse, umgeben von Öl, das über 90°C erreichen kann. Nach über 15 Jahren wird die werkseitige Isolierung spröde und reißt unter den Vibrationen des Offroad-Fahrens.

Warum den GOOFIT-Ersatz wählen? Wir haben den GOOFIT Stator Honda TRX400 Rancher 400 AT (2004-2007) entwickelt.

• 200°C Kupferwicklungen: Wir verwenden hochwertigeres Kupfer, das für höhere Temperaturen ausgelegt ist als die im Jahr 2004 verfügbare Technologie.
• Präzisionskern: Das Magnetfeld ist optimiert, um eine gleichmäßige Ladung bei niedrigen Drehzahlen (Kriechgeschwindigkeiten) zu gewährleisten, was für das Hondamatic-Getriebe entscheidend ist.


Teil 4: Installationsanleitung (Die "Knöchel-Schonende" Version)

Schwierigkeit: Mittel (2/5 Schraubenschlüssel) Zeit: 1-2 Stunden

Was Sie brauchen:

• Steckschlüsselsatz (8mm, 10mm)
• Dichtungsschaber
• Flüssigdichtung (HondaBond oder Permatex Ultra Grey)
• Das Teil: [GOOFIT Magneto Stator für Honda TRX400 Rancher AT]

Wichtige Schritte:

1. Öl ablassen: Sie öffnen das Motorgehäuse. Wenn Sie das Öl nicht ablassen, wird Ihr Garagenboden zu einer Rutschbahn.

2. Abdeckung entfernen: Entfernen Sie die Schrauben an der linken Kurbelgehäuseabdeckung. Hinweis: Die magnetische Anziehungskraft des Schwungrads wird Ihnen entgegenwirken. Ziehen Sie gerade und fest.

3. Der Dichtungskampf: Dies ist der wichtigste Schritt. Entfernen Sie jedes Fitzelchen der alten Papierdichtung. Wenn Sie Reste zurücklassen, funktioniert Ihr neuer Stator, aber Ihr Motor verliert Öl.

4. Kabel verlegen: Achten Sie darauf, wie das alte Kabel in den Metalllaschen verlegt war. Wenn das Kabel das sich drehende Schwungrad berührt, wird es sofort durchtrennt.

5. Plug and Play: Der GOOFIT Stator wird mit dem passenden Stecker geliefert. Schließen Sie ihn an, füllen Sie frisches Öl in den Motor und starten Sie ihn.



FAQ: Häufig gestellte Fragen

F: Passt dies zu meinem manuellen Rancher 400?
A: Nein. Die TRX400FA (Automatik) und TRX400FM (Manuell) verwenden unterschiedliche Statoren. Dieses Teil ist ausschließlich für den AT / GPScape (2004-2007).

F: Muss ich den Gleichrichter auch ersetzen?
A: Es ist eine gute Praxis. Ein defekter Stator kann den Gleichrichter manchmal mit Spannungsspitzen "durchbraten". Wenn Ihr Budget es zulässt, stellen Sie durch den Austausch beider Teile ein kugelsicheres System sicher.

F: Meine Batterie ist neu, aber sie entlädt sich trotzdem. Liegt es am Stator?
A: Wahrscheinlich ja. Eine neue Batterie ist nur ein Speicher. Wenn die Pumpe (Stator) kaputt ist, läuft der Tank irgendwann leer, egal wie neu er ist.

Bereit, Ihren Rancher wiederherzustellen? Lassen Sie nicht zu, dass ein einfacher elektrischer Fehler Ihr Fahrzeug stilllegt. Anstatt beim Händler zu viel zu bezahlen, empfehle ich den Einbau des GOOFIT 31120-HN7-003 Stator-Upgrades. Es liefert die konstante Spannung, die Ihr elektronisches Schaltsystem benötigt – zu einem Bruchteil des OEM-Preises.
