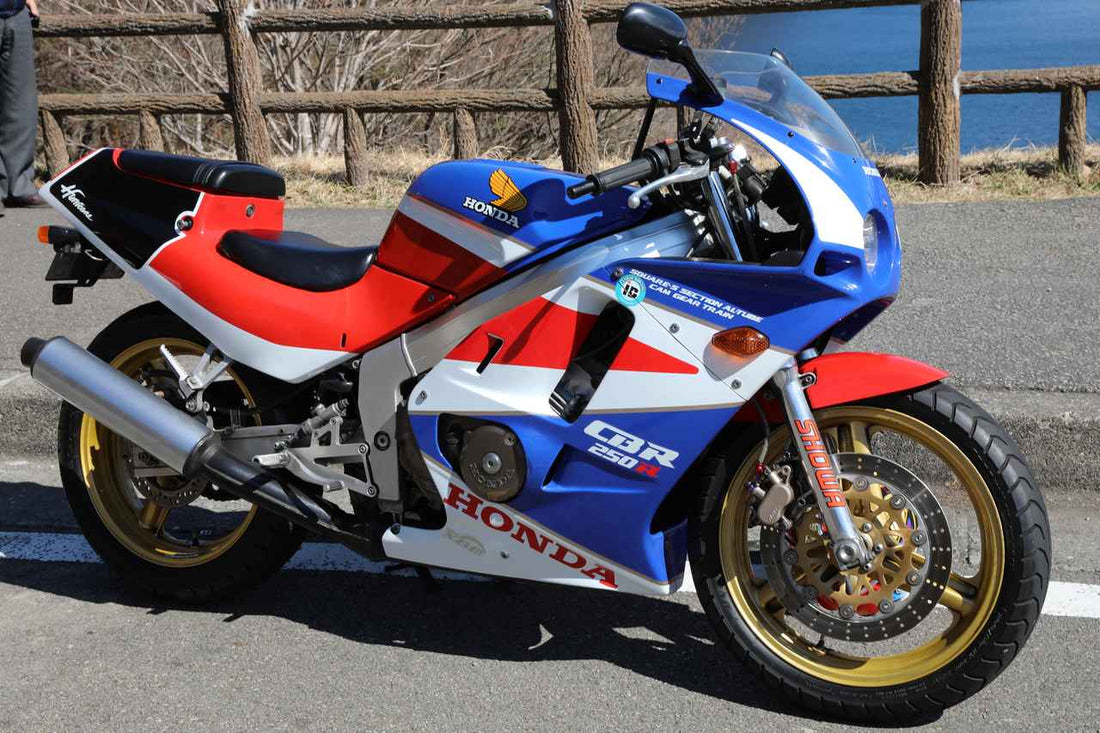

Comment diagnostiquer et remplacer le stator de votre Honda CBR250R MC19

Si vous possédez une Honda CBR250R MC19 classique – ou ses légendaires sœurs, les MC17 et MC14 – vous connaissez le frisson d'un moteur quatre cylindres en ligne de 249 cm³ hurlant vers cette ligne rouge magique de 20 000 tr/min. C'est une symphonie mécanique. Cependant, pousser un moteur à de tels extrêmes crée un environnement intense à l'intérieur des carters du moteur.

L'une des victimes les plus courantes de cet environnement à haut régime et à haute température est le système de charge, en particulier le stator du magnéto. Si votre batterie continue de mourir après une sortie, ou si votre moteur commence à bégayer juste au moment où vous atteignez la plage de puissance, votre stator pourrait être en train de brandir le drapeau blanc. Décomposons exactement ce qui se passe et comment y remédier, afin que vous puissiez reprendre la route.

À quoi sert réellement le stator ?

Imaginez le stator de votre moto comme une roue à aubes dans un moulin. Le moteur fait tourner le volant magnétique (l'eau qui coule) autour des bobines du stator (la roue à aubes). Lorsque les aimants passent devant les bobines de cuivre, ils génèrent de l'électricité brute. Cette électricité est ensuite lissée par le régulateur pour charger votre batterie et alimenter vos bougies d'allumage.

Lorsque vous roulez à 15 000 tr/min, cette "roue à aubes" tourne incroyablement vite. Si les bobines de cuivre sont vieilles, la chaleur et les vibrations extrêmes finiront par faire fondre leur isolation protectrice. L'électricité "fuit" alors, provoquant un court-circuit. Votre batterie ne se charge plus et votre moto finit par tomber en panne sur le bord de la route.

Symptômes d'un mauvais stator sur votre CBR250R

Avant de démonter votre moteur, surveillez ces signes avant-coureurs classiques d'un système de charge défaillant :

• Le "clic de la mort" : Vous tournez la clé, appuyez sur le démarreur et n'entendez qu'un cliquetis rapide. Votre batterie est déchargée car le stator n'a pas réussi à la recharger lors de votre dernière sortie.

• Phares qui faiblissent : Si votre phare diminue considérablement lorsque vous êtes au ralenti et ne devient que légèrement plus lumineux lorsque vous accélérez le moteur, votre moto fonctionne entièrement sur les réserves de la batterie.

• Ratés à haut régime : Votre CDI et vos bobines d'allumage nécessitent une tension stable de 12V-14V pour fonctionner parfaitement à 20 000 tr/min. Un stator faible provoque des chutes de tension, entraînant une accélération saccadée et des ratés.

Pourquoi les remplacements standard échouent

Les châssis MC19, MC17 et MC14 exigent plus d'un stator qu'une moto de banlieue standard. Un remplacement générique bon marché souffrira d'un "échauffement excessif" – où les températures extrêmes du moteur dégradent l'isolation du fil de cuivre bon marché en quelques semaines.

Lorsque vous recherchez un remplacement, vous avez besoin d'une unité spécialement conçue pour l'environnement à haut régime et à fortes vibrations d'un moteur 4 cylindres. Notre stator de magnéto de 93 mm pour la Honda CBR250R est construit précisément à cette fin. Il présente des enroulements en cuivre de haute pureté résistants à 200 °C, une stratification de première qualité pour éviter les courts-circuits internes et un noyau en acier résistant aux vibrations.

Guide de remplacement du stator étape par étape

Le remplacement du stator est très gérable pour un mécanicien amateur disposant d'outils manuels de base. Voici comment installer votre nouveau stator de magnéto de 93 mm en toute sécurité.

1. Préparer la moto : Placez votre moto sur une béquille arrière afin qu'elle soit parfaitement verticale. Déconnectez la borne négative de votre batterie pour assurer la sécurité électrique.
2. Vidanger l'huile : Placez un bac de vidange sous le moteur et vidangez l'huile moteur. Étant donné que le stator se trouve à l'intérieur du carter moteur gauche, de l'huile s'échappera si vous sautez cette étape.
3. Retirer le carter moteur gauche : Dévissez la tringlerie du levier de vitesses et retirez les boulons qui maintiennent le carter de vilebrequin gauche. Tapotez délicatement le carter avec un maillet en caoutchouc pour briser le joint.
4. Extraire l'ancien stator : À l'intérieur du carter, vous verrez le stator brûlé et noirci. Dévissez les trois boulons de fixation et tirez délicatement le faisceau de câbles à travers le passe-fil en caoutchouc.
5. Installer la nouvelle unité : Boulonnez notre nouveau stator haute température dans le carter en utilisant les trois points de fixation d'origine. C'est un ajustement direct "plug-and-play". Insérez le nouveau passe-fil en caoutchouc de manière sécurisée avec une noisette de mastic silicone haute température pour éviter les fuites d'huile.
6. Réassembler et tester : Nettoyez les surfaces d'accouplement, installez un nouveau joint de carter moteur et revissez le carter sur la moto. Remplissez l'huile moteur.
7. Vérifier la tension : Démarrez la moto et placez un multimètre sur les bornes de votre batterie. À environ 5 000 tr/min, vous devriez voir une tension saine et constante de 13,5 V à 14,5 V.

En remplaçant votre unité d'usine usée par un stator haute température conçu avec précision, vous protégez votre CDI et vous assurez que votre quatre cylindres en ligne classique continue de hurler exactement comme il a été conçu pour le faire.
